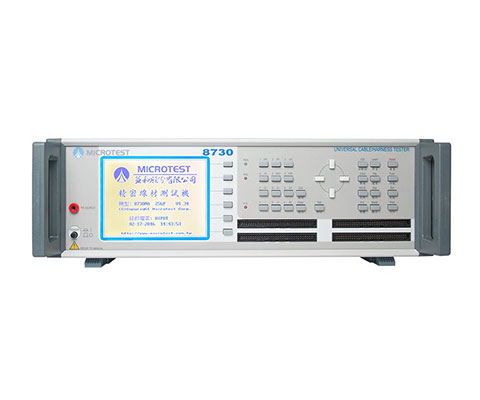

產品介紹
產品特點：
?最高 1500V測試電壓
?最高可測512測試點
?系統可自動掃描自動找點
?提供先進的瞬間短斷路/導通測試
?可作線材單邊測試/絕緣測試
?提供 320x240 分辨率圖形液晶顯示
?線性與安規測試一應俱全
?可程序化連續測試
?提供多種接口，可作各種不同之應用
?系統提供統計與打印功能
|
量測功能 |
|||
|
測試項目 |
|||
|
項目 |
符號 |
量測范圍 |
|
|
斷/短路 |
O/S |
2KΩ ~ 50KΩ |
|
|
瞬間短斷路測試 |
|
2KΩ ~ 50KΩ |
|
|
短斷路端點判斷 |
|
|
|
|
導通 |
COND |
Max.50.0Ω |
|
|
電阻 |
R |
Max.10.0MΩ |
|
|
電容 |
C |
1pF ~ 1uF |
|
|
二極管 |
Zener |
0 - 7V |
|
|
絕緣 |
IR |
1MΩ ~ 1GΩ |
|
|
單邊測試 |
|
|
|
|
耐壓 |
Hipot |
Max.5mA |
|
|
進階功能 |
可程序化連續測試 |
|
|
基本準確度 |
±5% |
|
|
測試掃瞄模式 |
自動/短路掃瞄可切換 |
|
|
量測時間 |
0.01 Sec 基本值 |
|
|
量測頻率與訊號 |
低電壓量測訊號 |
|
|
高壓絕緣測試 |
200 ~ 1500Vdc；100 ~ 1000Vac |
|
|
顯示/聲響裝置 |
320×240 分辨率圖形液晶顯示 |
|
|
量測接點 |
128 量測接點 |
|
|
控制面版 |
系統/快速/編輯/功能 按鍵群組 |
|
|
界面 |
打印機端口 |
|
|
記憶裝置 |
Flash Memory |
|
|
電源供應 |
115/230 Vac 電壓輸入±10% |
|
|
配件 |
自動找點探針 |
|
|
溫濕度 |
攝氏15ºC ~ 40ºC |
|
|
尺寸(寬x高x深) |
450×190×460mm |
|
|
重量 |
重約13Kgs（不含配件) |
|
|
線材規格要求 |
最大容許電容量 1µF |
|
|
訂購信息 |
||
|
8720N |
200 ~ 700Vdc；電阻1MΩ；絕緣1MΩ ~ 500MΩ |
|
|
8720(FA) |
200 ~ 700Vdc；200 ~ 500Vac；電阻1MΩ |
|
|
8710(FA) |
200 ~ 1500Vdc；100 ~ 1000Vac；電阻10MΩ；絕緣1M ~ 1GΩ |
|
|
/C2 |
256測試點 |
|
|
/C3 |
512測試點 For 8720N |
|
|
AV-8685DH1 |
二合一64Pin轉牛角轉接頭 |
|
|
AK-8600F1 |
8600治具扁平電纜（30cm） |
|
|
KB-8685K1 |
校驗治具組 |
|
