產品介紹

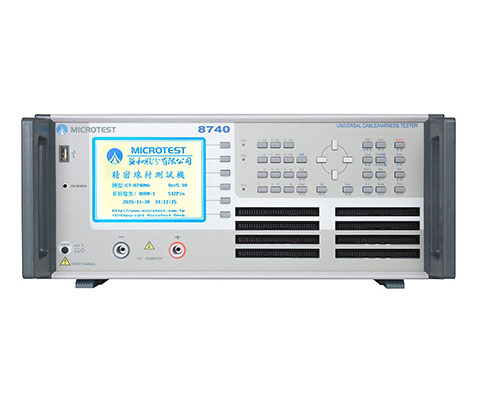

MICROTEST新推出的8740專業線材測試儀器系列，有128/256及512三種不同測試點。有別于以往傳統型線材測試儀器，8740專業線材測試儀器內部采用雙處理單元，透過DSP處理器進行模擬信號取樣測量，加快運算處理速度，從原理更新來擺脫過去使用RMS轉DC組件積分器量測方法、花費的時間。并加入400MHZ ARM 9處理器設計人機接口操作，顯示畫面刷新速度提升300%，也提供完整的RS232 通訊，能將測試結果回傳到個人計算機端儲存; 內建的記憶空間能儲存超過200組測試檔案。支持 RS232、USB 和 Printer 等接口?？蓱?yīng)用在各種線材、連接器、及連接器與線材結合的成品測試，滿足各式線材多點位的測試需求。
8740 亦能支持多物同測及循序測試，以Remote Port搭配自動化產線進行連接器的成品檢驗，免去人工操作的時間，縮短檢驗時間。提高產量。
產品特點：
測試點數 128/256/512 點數
測試配置文件案數達500組以上
多物測試:標準4個/擴充后14個
多物循序測試,辨別不良步驟
連接器正反向自動辨識
電容極性/二極管漏電流測試
快速DC 高絕緣阻抗測試
快速AC/DC 耐壓測試
線材單邊測試/單邊絕緣測試
短斷路/低阻導通/組件測試
更寬廣的短斷路阻抗測試范圍 2K ~ 100KΩ
高速瞬間短斷路/導通測試
USB接口(檔案存取/測試結果儲存/軟件更新)
可外接揚聲器/耳機
LCD對比/聲音大小可調
量測數據
| 型號 | 8740N | 8740NA | 8740FA |
| AC 高壓 | - | 100 ~ 700V | 100-1000V |
| DC 高壓 | 50 ~ 1000V | 50 ~ 1000V | 50-1500V |
| AC 高壓漏電流 | 0.01mA ~5mA | ||
| DC 高壓漏電流 | 0.1μA ~ 1000μA | ||
| DC 高壓絕緣 | 1MΩ ~ 1GΩ | ||
| 高壓輸出準確度 | ±5% | ||
| 高壓量測精準度 | ±5% | ||
| 額定輸出 | 5Vdc | ||
| 低壓電阻量測 | 0.1Ω ~ 1MΩ | ||
| 量測接點 | 128/256/512 點 | ||
| 基本量測時間 | 0.01秒 | ||
| 測試掃描模式 |
自動 / 手動 / 外部 |
||
| 量測訊號 | 低電壓量測訊號 | ||
| 線材規格要求 | 最大容許電容量 1μF | ||
| 控制面版 | 系統 / 快速 / 編輯 / 功能按鍵群組 | ||
| 指示器 | Pass / Fail ( LED) / 紅綠指示燈 / 畫面顯示 / 聲響 | ||
規格
| 輸入電源 | 固定電壓 115 / 230 Vac ±10% |
| 頻率 60 / 50 Hz | |
| 液晶屏幕顯示 | 320*240 分辨率圖形液晶顯示 |
| 界面 | 打印機端口 / 遠程控制端口 / USB |
| 儲存內存 | 最多可儲存500組測試配置文件案 |
| 啟動方式 | 手動、 自動、 Remote Control |
| 操作環境 | Temperature :15℃ ~ 35℃ Humidity : RH≦75% |
| 外觀尺寸 W*H*D | 425x190x350 (mm) |
| 重量 | 14 (Kg) 不含配件 |
測試功能
| 測試功能項目 | 量測范圍 |
| 斷/短路 | 2KΩ ~ 100KΩ |
| 瞬間短斷路測試 | 2KΩ ~ 100KΩ |
| 短斷路端點判斷 | 可判斷短斷路端點 |
| 導通 | Max.50.0Ω |
| 電阻 | Max.1MΩ |
| 電容 | 10pF ~ 1uF |
| 二極管 | 0 - 7V |
| 絕緣 | 1MΩ ~ 1GΩ |
| 單邊測試 | 可單邊測試 |
| AC 高壓漏電流 | 0.01mA ~5mA |
| DC 高壓漏電流 | 0.1μA ~ 1000μA |
進階功能項目
| 可程序化連續測試 | |
| 自動找點 | |
| 自動診斷 |
應用范圍
HDMI線材、USB線材、訊號線、各式線材、各式連接器
