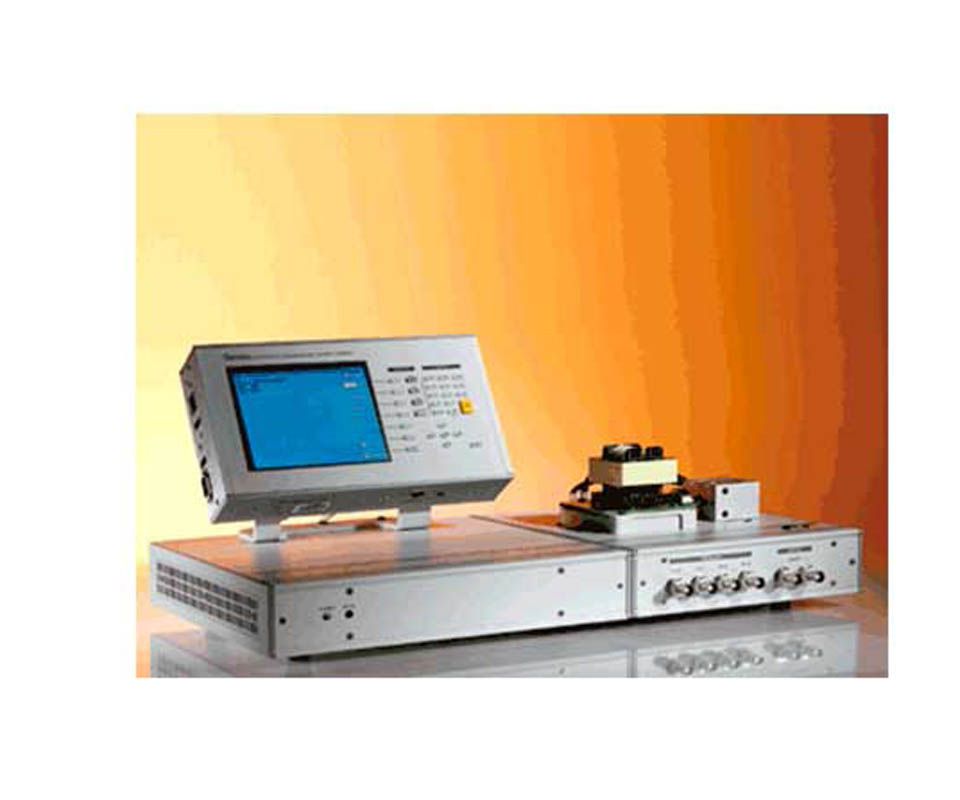

產品介紹
產品特點說明:
. 0.1%基本精確度
. 測試頻率最高可達1MHZ
. 最高測試速度可達每秒30個項目
. 提供治具短路/開路校正功能
. 提供完整的測試功能，一次完成
. 可選購100mA DC Bias
. 20Pin測試治具
. 直覺式人性化操作接口
. RS-232接口與計算機聯機
. 支持USB隨身碟存取儀器配置文件及測試數據

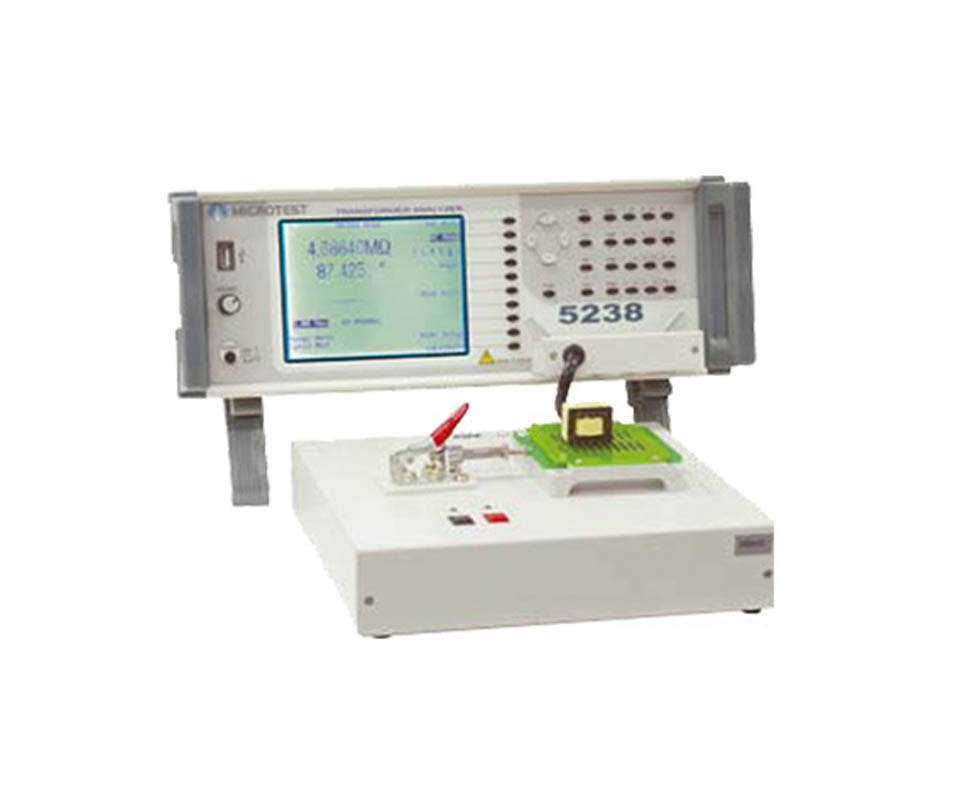

.含LCR METER功能(5237/5238)
|
量測功能 |
||
|

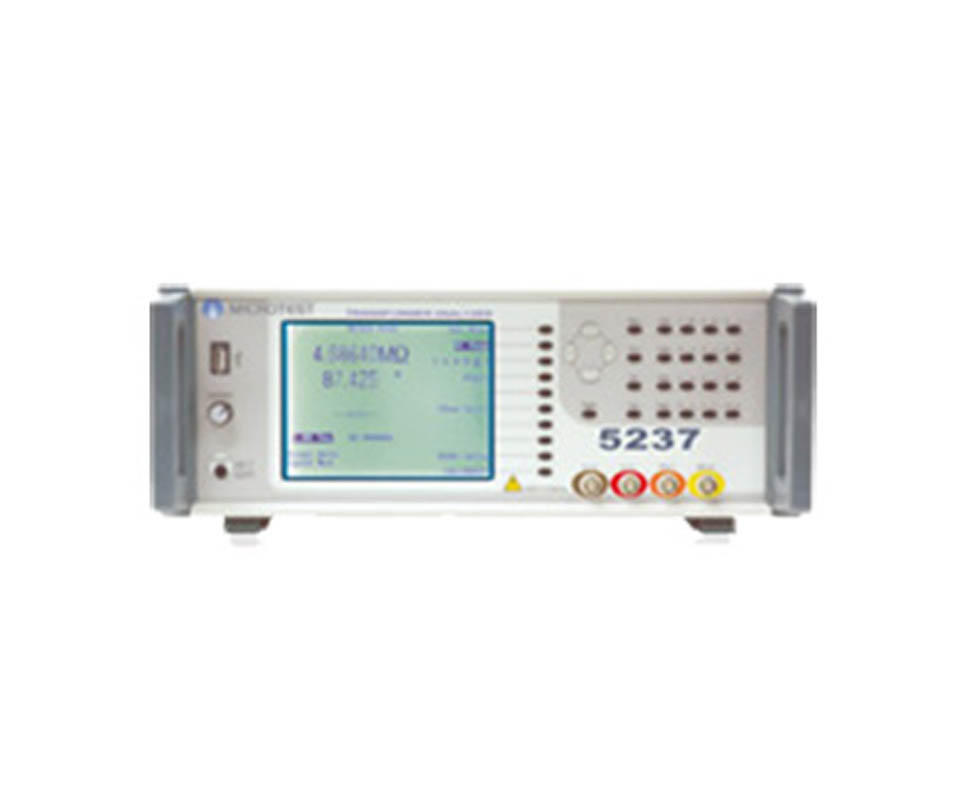

Model |
5237 |
|
|
量測參數 |
||
|
Transformer Scanning |
Turn Ratio, Phase, L, Q, Leakage L, Balance, |
|
|
量測信號 |
||
|
Test Frequency |
Turn |
50Hz ~ 1MHz (10Vac Max.) |
|
Others |
20Hz ~ 1MHz |
|
|
Output Impedance |
100Ω |
|
|
顯示范圍 |
||
|
L, LK |
0.00001uH ~ 9999.99H |
|
|
C |
0.00001pF ~ 999.99mF |
|
|
Q, D |
0.00001 ~ 99999 |
|
|
Z, X, R |
0.00001Ω ~ 99.9999MΩ |
|
|
Y |
0.01nS ~ 99.9999S |
|
|
θ |
-90.00º ~ +90.00º |
|
|
DCR |
0.01mΩ ~ 99.999MΩ |
|
|
Turn |
0.01 ~ 99999.99turns |
|
|
Pin-Short |
12 pairs, between pin to pin |
|
|
基本精準度 |
||
|
L, LK, C, Z, X, Y, R, DCR |
0.1% (1kHz if AC parameter) |
|
|
Q, D |
0.0005 (1kHz) |
|
|
θ |
0.03º (1kHz) |
|
|
Turn |
0.5% (1kHz) |
|
|
量測速度 |
||
|
L, LK, C, Z, X, Y, R, Q, D, θ |
75ms |
|
|
DCR |
25ms |
|
|
Turn |
75ms |
|
|
其他規格 |
||
|
Transformer Scanning |
PASS/FAIL judge of all test parameters |
|
|
測試點位 |
20點 |
|
|
啟動方式 |
自動,手動,外部 |
|
|
LCD顯示器 |
320*240 LCD顯示器 |
|
|
等效線路模式 |
串聯,并聯 |
|
|
偏差校正功能 |
Open/Short Zeroing, Load deviation |
|
|
儲存內存 |
64組 |
|
|
操作環境 |
Temperature :10ºC ~ 40ºC, Humidity :10% ~ 90% RH |
|
|
消耗功率 |
140VA max. |
|
|
輸入電壓 |
90Vac ~ 125Vac or 190Vac ~ 250Vac, 48Hz ~ 62Hz |
|
|
重量 |
Approx. 9kgs |
|
|
外觀 (W*H*D) |
360*150*420mm |
|
|
界面 |
RS-232, Handler (option), USB (option) |
|
